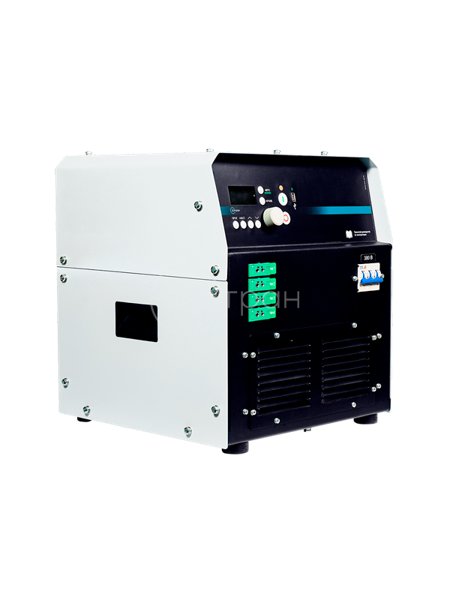

Установка индукционного нагрева и термообработки ППЧ-35-10

Установка индукционного нагрева ППЧ-35-10

✓В реестре ПАО «Газпром»✓Работа при −40 °С

Компактная установка мощностью 40 кВт для предварительного и сопутствующего подогрева кромок и местной термообработки сварных стыков. Два выхода, программатор и четырехканальный регистратор в одном корпусе.

Мощность40 кВт

Частота5–30 кГц

Подогрев кромокдо DN 1600, стенка до 45 мм

Высокий отпускдо DN 1400, стенка до 23,2 мм

Выходы для индукторов2 выхода

Вес35 кг

Все характеристики

Цена:по запросуРассчитаем стоимость под вашу комплектацию: индукторы, длина кабелей, расходные материалы

Задать вопрос Поделиться

Оплата: аванс 50 % · 40 % перед отгрузкой · 10 % после пусконаладки. Возможен лизинг. Гарантия 12 месяцев.

ОписаниеХарактеристикиКомплект поставкиМодельный рядДокументыВидеоСопутствующие

Вкладка «Описание» · образец структуры текста

Для каких задач подходит ППЧ-35-10

Подогрев перед сваркой

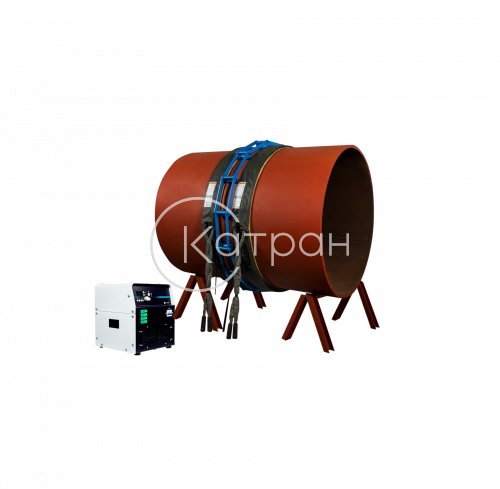

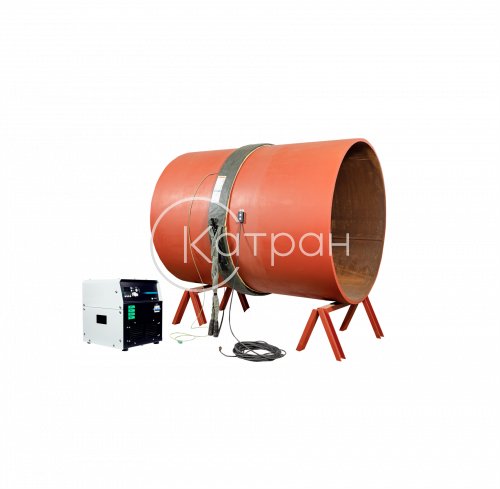

Предварительный и сопутствующий (межслойный) подогрев кромок труб до DN 1600 со стенкой до 45 мм.

Термообработка после сварки

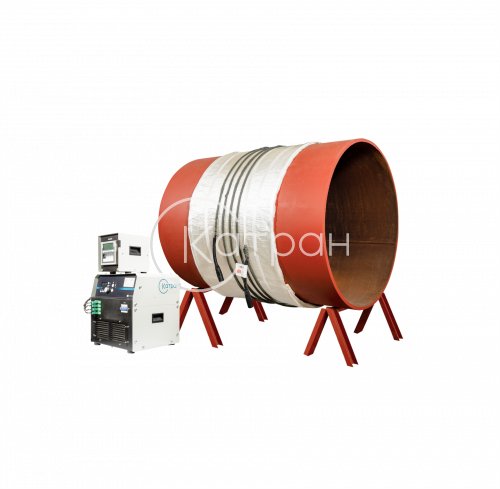

Высокий отпуск сварных соединений трубопроводов до DN 1400 со стенкой до 23,2 мм.

Другие виды нагрева

Подогрев и сушка праймера, нагрев деталей под посадку и снятие с натягом, разморозка труб.

Почему выбирают эту установку

35 кг и 40 кВт. Компактный корпус для цеха, монтажа и трассы — и при этом высокий отпуск стыков до DN 1400.
Два выхода. Два индуктора — два стыка или две зоны одного изделия одновременно.
Все в одном корпусе. Источник питания, программатор на 10 программ по 10 шагов и регистратор на 4 канала.
Автоматическая настройка на нагрузку. Одним индуктором можно греть разные детали.
От −40 °С. Воздушное охлаждение, без водяного контура и градирни.
Поверка датчика — до 5 лет. Меньше простоев на метрологию.

Порядок текста для главных карточек: задачи → отличия модели → программы и регистрация → область применения по перечню «Газпрома» → комплект → как заказать. 2 500–4 000 знаков, подзаголовки H2/H3, без «воды».

Вкладка «Характеристики» · таблица группами

Питание и мощность
Напряжение питания	3ф, 380 В, без N
Выходная мощность	40 кВт
Выходной ток	440 А
Рабочая частота	5–30 кГц
Количество выходов	2 выхода

Условия работы и конструкция
Температура эксплуатации	от −40 до +40 °С
Максимальная температура нагрева	760 °С
Охлаждение	воздушное
Степень защиты	IP23S
Габариты / масса	400×450×400 мм / 35 кг
Регистратор	4-канальный, развязанный
Артикул	1.06.35.1

Вкладка «Комплект поставки» · каждая позиция — ссылка на товар

Стандартный комплект поставки

Позиция	Кол-во
Установка индукционного нагрева и термообработки ППЧ-35-10	1 шт.
Высокочастотный силовой кабель, 20 м	2 шт.
Компенсационный кабель с разъемом тип К на 2 канала, 20 м	2 шт.
Изолированная термопара с кабелем управления тип К	4 шт.
Пульт дистанционный (пуск/стоп) с кабелем управления, 22 м	1 шт.

Подберите индуктор под диаметр трубы

Технологу: оставить только индукторы, совместимые с ППЧ-35-10

Модельный ряд ППЧ-…-10

Модель	Мощность	Выходы	Подогрев кромок	Высокий отпуск	Вес
ППЧ-15-10	20 кВт	1 выход	до DN 1400, стенка до 23,2 мм	до DN 500, стенка до 16,0 мм	12,5 кг
ППЧ-35-10	40 кВт	2 выхода	до DN 1600, стенка до 45 мм	до DN 1400, стенка до 23,2 мм	35 кг
ППЧ-55-10	65 кВт	2 выхода	до DN 1600, стенка до 45 мм	до DN 1400, стенка до 25,8 мм	80 кг
ППЧ-110-10	120 кВт	2 выхода	до DN 1600, стенка до 45 мм	до DN 1600, стенка до 45 мм	95 кг
ППЧ-1-6 (новинка)	добавить после публикации карточки
ППЧ-1-160 (новинка)	добавить после публикации карточки

Вкладки «Документы» и «Видео»

PDFПаспорт и руководство по эксплуатациизагрузить файл PDFСертификат / декларация соответствиязагрузить файл PDFВыписка из реестра ПАО «Газпром»загрузить файл

Подогрев стыка трубы на ППЧ-35-10

Монтаж индуктора НИГ за 2 минуты

Работа на трассе зимой

Видео — из существующего раздела /video/ и канала компании, по 2–3 ролика на модель.

Под табами, над «Похожими товарами»

Доставка, оплата и гарантия

Доставка по России и СНГ

Деловые линии, ПЭК, КИТ, СДЭК, DHL или отдельной машиной до 20 т.

Оплата частями

50 % аванс, 40 % перед отгрузкой, 10 % после пусконаладки. Лизинг.

Гарантия 12 месяцев

С ввода в эксплуатацию. Постгарантийное обслуживание и ремонт.

Обучение термистов

5 дней, свидетельство на 2 года. Подробнее
